全自动冲压锚杆托盘液压机加工规格

文章出处:www.hnyeyaji.com作者:液压机厂家人气:发表时间:2021-08-05 10:34【

全自动冲压锚杆托盘压力机加工规格

   锚杆托盘是矿井支护的装置之一,主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。压制这些托盘可以用四柱压力机,山东威力重工生产的四柱压力机冲压锚杆托盘设备:200吨、315吨、400吨、500吨、630吨、800吨、1000吨三梁四柱压力机等型号齐全。制作一个好的锚杆托盘需求的步骤:焊环、轧头制作杆体,绕环切开制作挡环,剪板、全自动冲压锚杆托盘压力机冲型、冲孔制作托盘。

   全自动冲压锚杆托盘压力机一整套机器由压力机主机 模具 自动送料出料几部分组成的。矿用锚杆托盘压力机由本机(主机)、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸(选装)等组成,四根立柱作为主架,上横梁和工作台由锁紧螺母紧固于四立柱两端,形成封闭的机身体。主油缸安装与上横梁的孔中,滑块与主缸活塞杆法兰连接,依靠四根立柱导向作上下运动,滑块内装有导向套,滑块和工作台表面有“T”形槽,用于紧固安装模具。

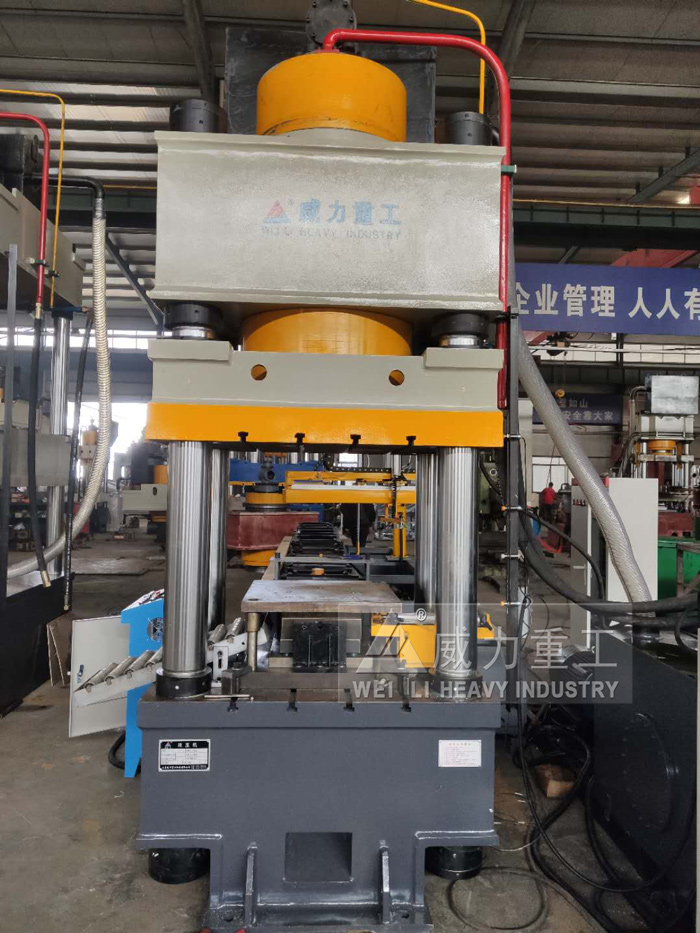

全自动锚杆托盘成型四柱液压机
全自动锚杆托盘成型四柱压力机

   模具固定在上工作台和下工作台上,整个操作过程均用手动按钮完成操作,首先打到自动方向,按下启动按钮,需要压制的全自动冲压锚杆托盘压力机托盘料就会经过自动送料装置输送到下模具腔里,紧接着压力机油缸带动滑粱和模具往下运动压制,压到一定的程度 油缸回程,底缸顶出模具 经过出料装置,成品锚杆托盘就输送出来,完成整个动作。全自动程度很高,节省人力物力,机器操作简单方便。

介绍锚杆托盘的压制过程:

1、按矿井不同巷道支护需求,运用剪板机将钢板剪切成所需标准的钢板。

2、凸型的上钢模固定在压力机的活塞柱上,凹型的下钢模固定在压力机的底板上,上下模要求同心度差错不能超过0.1MM,锚杆托盘凸形部位的倾角为30度,选用630吨四柱压力机进行压制成型。

3、依据不同直径的锚杆杆体需求的标准进行钻孔,钻孔方位在锚杆托盘平面的中心方位进行,不得偏斜,钻孔可选用钻床和冲床两种方法。外子完毕后,对锚杆托盘进行防腐处理。

4、全自动冲压锚杆托盘压力机压制成型的锚杆托盘经由自动送礼带传送出去,整个进程操作简略便利,一次剪切成型,提高了出产功率,减少了人力资源,为矿山企业带来了更大的经济效益,是目前锚杆托盘出产制作的得力设备。

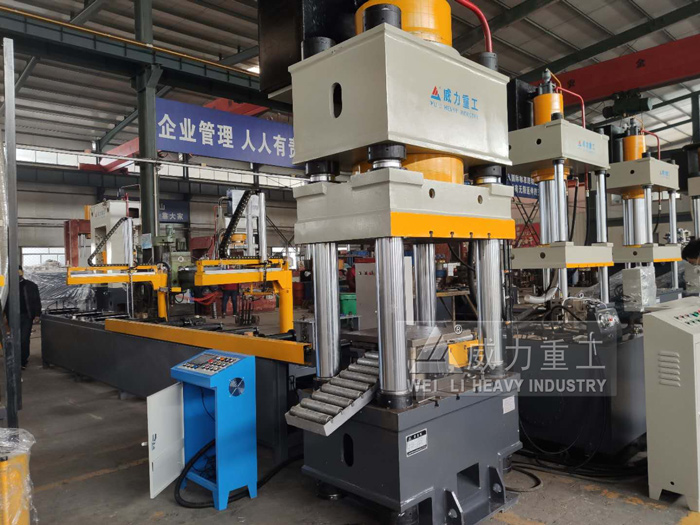

锚杆托盘液压机配模具
锚杆托盘压力机配模具

   四柱压力机加工的锚杆托盘主要规格有:120*120*8,120*120*10,150*150*10,150*150*8,140*140*10,140*140*8等等,应用范围广。

   需要采购全自动冲压锚杆托盘压力机,可来我公司定做四柱压力机,模具配套一次成型精工生产锚杆托盘拉伸压力机,锚杆托盘成型专用压力机的定做生产等。现在,我公司已经与很多家煤矿签订了矿用锚杆托盘压力机及配套模具的生产订单。山东威力重工生产的矿用锚杆托盘压力机性价高,厂家直销,配送上门,派人免费安装调试,还可享受公司质保一年,终身维修服务。采购请电话咨询:0632-5680515  18306370978(同微信)
