四柱压力机的结构和原理
四柱压力机主要由四部分组成”:第一部分是上压式四立柱油压机 。第二部分是组合控制机柜;第三部分是电加热系统和保温装置;第四部分是模具输送台架。对于这四部分主要是采用一体化设计,具有造型大方、外形美观 、结构紧凑、维护方便等优点。

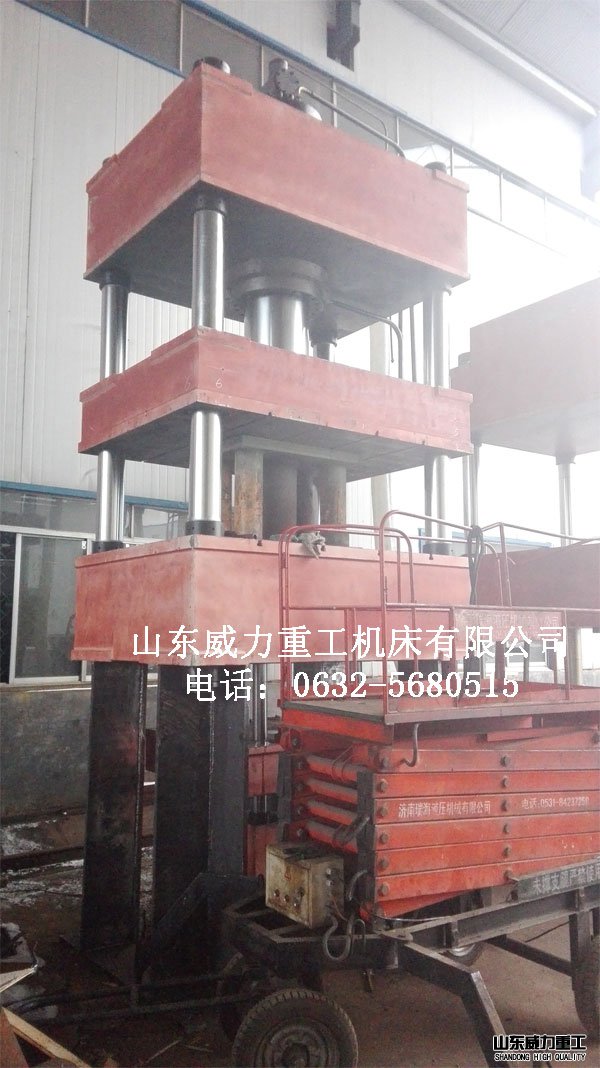

第一 个部分是上压式四立柱油压机。上压式四立柱压力机具有可靠的结构刚度,具有较强抗变形能力:第二个部分是加热系统。加热系统由三部分组成:钢制加热板、加热管和保温层。压力机底座和压排分别与上下两块加热板进行固定连接,并便于拆装。电加热管和热电偶放置在加热板中。热电偶安置紧固,方便拆卸。加热管外壳采用不锈钢材料,在220V电压下工作。电加热管具有更换方便、可靠等优点。设置在加热板和底座之间是保温层,加热板四周设置隔热性能好较好的保温侧板;第三部分是控制机柜。控制机柜式压力机是动作和温度的组合柜。机柜面板上安装仪表、开关;第四部分是模具输送架。压力机压排与底座四周是隔温板,在模具加温过程中,减少热量的损失。
机械压力机的工作原理:摩擦压力机主要是通过摩擦盘带动飞轮轮缘,使飞轮快速旋转。目前,我国最大的摩擦压力机为25兆牛,液压螺旋压力机是一种具有更大规格的压力机,采用液压系统驱动飞轮,最大规格的有l25兆牛。后来我国研发出由电动机直接驱动飞轮的压力机,这种压力机具有结构紧凑,传动环节少等优点,但其换向频繁,需要较高的控制电器和特殊的电动机。摩擦压力机具有结构简单,制造简单等优点,广泛应用到各行各业中。螺旋压力机可以进行单打、连打和寸动,可以多次打击较大的模锻件,使之成型。工件的变形量与打击力的大小有关,当打击力较小时变形较大,当打击力较大时变形较小。锻件顶出装置安装在压力机的下。螺旋压力机是一种万能锻压机械,但生产率以及机械效率低下。
