四柱压力机在很多行业都有使用，通过更换模具或调整压力大小，就有多种用途和作用。在选购设备时，我们通过要知道设备的型号和技术参数，根据自己的要求从中选择出一个适合自己的设备，接下来，我们就对500吨拉伸压力机型号及技术参数进行一个说明。
技术参数 单位 YW32-500
公称压力 kn 5000
液体最大压力 mpa 25
油缸最大行程 mm 600
最大开口尺寸 mm 1200
工作台有效面积(左右×前后) mm 1260
工作台外形尺寸(左右×前后) mm 1160
工作台高度(mm) mm 650
机器占地面积 mm 3880×1700
机器高度 mm 4350
快进速度 mm/s 120
工进速度 mm/s 12-16
回程速度 mm/s 71
电机 kw 15×2
下顶缸压力 kn 630
下顶缸行程 mm 300

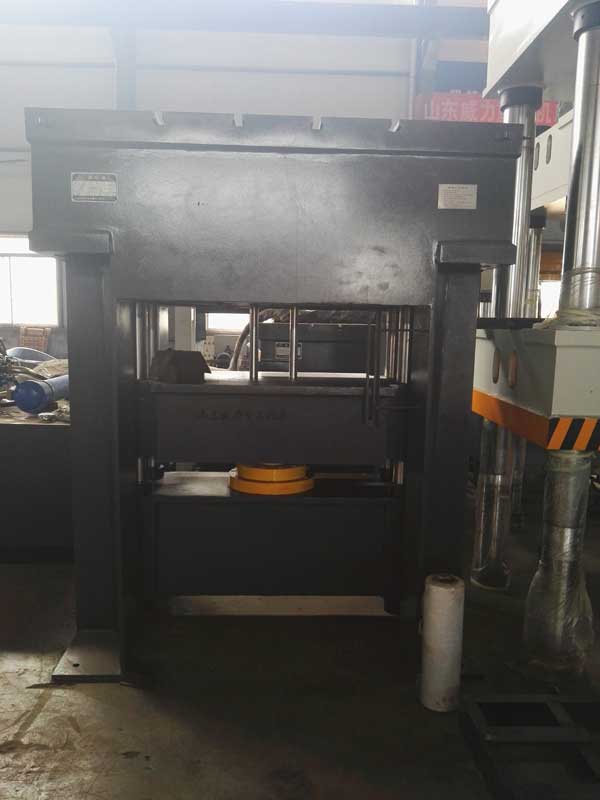

500吨拉伸压力机加工车间
1、公称压力
反映了四柱压力机的主要工作能力，代表了设备能发出的公称最大力，在数值上等于工作的公称最大压力和工作柱塞总工作面积的行程;
2、开口高度
指活动横梁停在上限位置时，工作台上表面到活动横梁下表面的距离。开口高度反映了四柱压力机高度方向上工作空间的大小，应根据模具和相应垫板的高度，工作行程的大小以及放入毛坯和取出工件所需的空间由工艺因素决定，但开口高度对设备的高度、立柱的高度、稳定性以及安装车间的高度都有很大的影响，要尽量满足工艺要求，尽量降低设备高度;
3、滑块行程
指活动梁位于上限位置时，活动梁的导柱套下平面到柱限位套上平面的距离，即活动梁能移动的最大距离，滑块的行程应根据工件成形过程中所需的最大工作行程来确定，直接影响工作缸、回程缸及其柱塞的长度，从而影响整个机架的高度;
4、台面有效尺寸
(左右前后)这个尺寸反映的是四柱压力机平面尺寸上工作空间的大小，要根据工件和模具的尺寸来确定，还要考虑更换和放入各种刀具、涂润滑剂、观察和测量工艺工程等工艺操作的需要，工作台的有效尺寸直接影响三梁的平面尺寸和重量，与设备的使用性能和尺寸密切相关;
5、滑块行程速度
分为工作行程速度、怠速下降速度和回程速度，工作行程速度应根据不同的工艺要求确定，它的变化范围很广，为了提高工作效率，怠速向下行进速度和返回速度通常较高，但当行进接近终点时，应降低速度，以避免冲击和振动。工作行程、怠速下降和返回速度直接影响泵站供液计算;
6、顶出力与顶出行程
顶出装置根据工艺要求设置，一般设计在下横梁中间进行顶出，有时也可以在板料拉伸时作为压边圈使用，移动工作台时，顶出装置有时安装在四柱压力机外部;
7、回程力
由活塞缸下腔中的活塞工作区域或单独设置的回位缸实现，在计算回程所需的力时，移动部件的重量，回程过程中过程所需的力，应考虑工作缸的排液阻力，各缸密封处的摩擦力，动梁导向开始处的摩擦力;
8、最大允许偏心率
在四柱压力机上进行的许多工艺操作经常要承受偏心载荷，宽侧和窄侧都会产生偏心载荷，最大允许偏心是指工件的变形抗力接近公称力时的最大允许偏心，这种偏心指在结构强度和刚度的设计计算中应予以考虑;
9、工作台的尺寸和行程
在有些功能上，四柱压力机经常设置移动工作，便于在工艺操作前后将模具移出，以便更换模具，或放、取出工件，工作台的尺寸(长宽)取决于模具(刀具)的平面尺寸和工艺工程的安排，移动工作台的行程和移动力也应根据工艺操作的需要来确定。

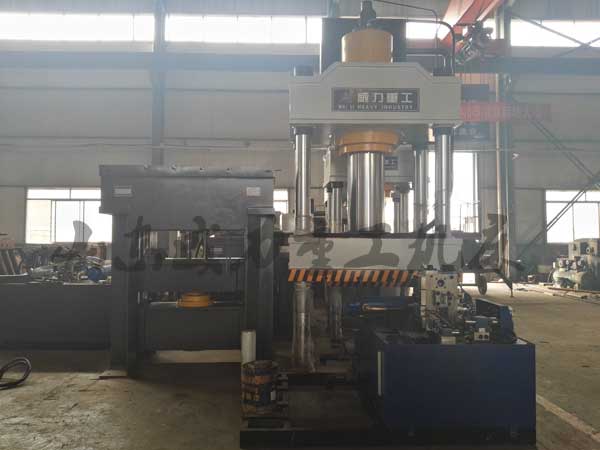

带液压垫专用四柱压力机
通过对以上四柱压力机型号及技术参数的了解，我们可以知道，在选购设备时，应该根据哪些技术参数进行确定，避免型号选择不当。特别是对于压力机不是很了解的客户，应该选对型号进行了解。
选用配置：
◆冲裁缓冲装置
◆移动工作台
◆光幕安全保护装置
◆油冷却装置
◆触摸式工业显示屏
◆打料装置
◆模具快速夹紧装置
◆换模用浮动导轨和滚动托架
◆滑块锁紧机构
