500吨单臂压力机
产品分类： 单臂压力机
产品简介：YW41-500吨单臂压力机的液压系统位于机身内，该500吨单臂压力机液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作，完成各种设备不同的动作需要。此种液压系统可以在运行过程中大范围的无机调速，在同等输出功率下，液压传动装置的体积小、重量轻、运动惯量小、动态性能好。
订购热线：18306370978
单臂压力机也叫单柱液压机，机身为C型单臂式结构，采用埋弧焊焊接，焊接后通过振动处理，以保证机身不变形。此台500吨单臂压力机可利用三面空间装置其它配套设备或扩展工作范围。单臂液压机主要适用于金属制品拉伸、成型及压制等工艺，也可用于非金属材料的加工、粉末冶金制品的压制，轴类零件的校正，套类零件的压装以及金属制品的整形、切边等工艺中。
500吨单臂压力机液压缸工艺：
1.缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。
2.活塞导向套、支撑导向环镶注磷铜代替传统的尼龙材料，大大的提高了导向的稳定性和耐磨性。
3.活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm。
4.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀硬铬层厚0.04mm~0.05mm。
500吨单臂压力机液压系统介绍：
YW41-500吨单臂压力机的液压系统位于机身内，该500吨压力机液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作，完成各种设备不同的动作需要。此种液压系统可以在运行过程中大范围的无机调速，在同等输出功率下，液压传动装置的体积小、重量轻、运动惯量小、动态性能好。采用液压传动可实现无间隙传动，运动平稳。便于实现自动工作循环和自动过载保护。同时该系统采用油作为传动介质，因此液压元件有自我润滑作用，有较长的使用寿命。其液压元件都是标准化、系列化的产品，便于设计、制造和推广应用。此种液压系统的安放，使外型美观，操作方便。
500吨单臂压力机的安装和调试步骤：
500吨单臂压力机的安装和调试步骤：
（一）安装：
1、首先将500吨单臂压力机安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.

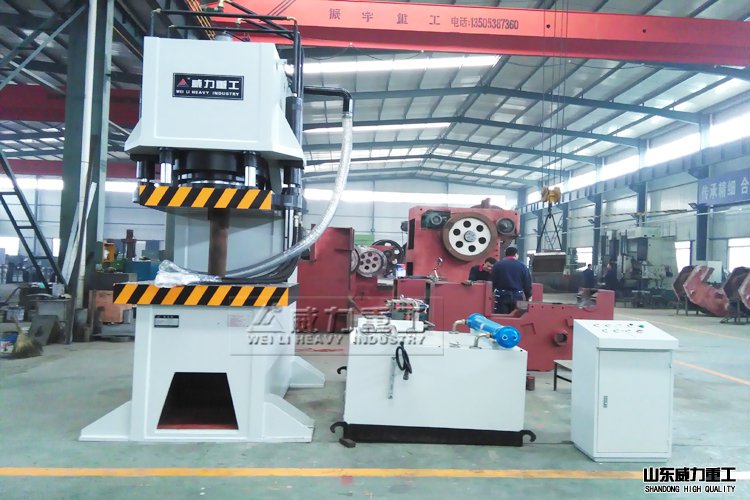

四柱压力机厂家实拍500吨单臂压力机图片
四柱压力机厂家实拍500吨单臂压力机图片
(二)调试：
1、本机器安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在液压机旁边。
5、手动试车调试：
5.1将自动空气开关搬入ON位置，电源指示灯亮。
5.2将选择开关打到手动位置，按电源开关，电机启动，待电机和油泵空转几分钟，观察油泵电机组运转是否正常，检查无异常后方可试车。
5.3按上升按钮，移动横梁上行，到死点位置，然后将试压垫放在工作台中央。
5.4按下降按钮，移动横梁下行并转入慢下，压到垫筒后试压并调试压力，直至适合的压力。这是液压机通常的安装和调试过程。
| 公称压力 | KN | 5000 |
| 滑块行程 | mm | 600 |
| 最大开口高度 | mm | 1200 |
| 喉深 | mm | 600 |
|
工作台有效面积 |
前后 | 1400 |
| 左右 | 1200 | |
| 快下 | mm/s | 30 |
| 工进速度 | mm/s | 6-10 |
| 回程速度 | mm/s | 30 |
| 主电机 | KW | 18.5 |
| 整机重量(约) | T | 15 |
| 液压缸缸径 | 无锡精一达 | 400MM |
| 液压系统压力 | 兆帕 | 25 |
| 活塞口直径 | mm | 340 |
| 活塞杆径 | mm | 290 |
| 恒功率变量泵 | 上海中福 | 80YCY14-1B |
| 电磁换向插装阀 | 山东济宁 | |
| 电器 | 中国华东 | |
| 压力可调 | ||
| 行程可调 | ||
| 保压时间可调 | ||
| 点动 | ||
| 自动、半自动 | ||
| 脚踏开关 |
山东威力重工机床有限公司快速四柱压力机按吨位分为：100吨四柱压力机、200吨四柱压力机、315吨四柱压力压力机机、400吨四柱压力机、500吨四柱压力机、1000吨压力机等大型压力机设备。压力机按结构分为：三梁四柱压力机、二梁四柱压力机 、单臂压力机、龙门压力机（也称框式压力机）及五金专用压力机、锻压拉伸压力机、不锈钢制品成型压力机、粉末制品成型压力机、塑料成型压力机、钢木门压花压力机、汽车箱板压力机、汽车内饰压力机、密胺制品压力机、防盗门压力机、玻璃钢压力机、复合井盖压力机、电机铁芯压装压力机、砂轮成型液压机、汽车衬套压装机、校直机等其它专用压力机。
山东威力专业生产四柱压力机厂家对于客户特殊要求定制的压力机可以特别设计生产，很大限度满足客户的生产工艺要求。我公司拥有大型机加车间、机加设备及配套的相关技术工人，具有铸造，加工、组装，一次性完成的能力，保证每台出厂产品的质量！销售热线：0632-568051518306370978
