315吨锚杆托盘压力机配模具生产线
产品分类： 三梁四柱压力机
产品简介：
订购热线：18306370978
山东威力重工为煤矿企业提供，冲压锚杆托盘生产线，其中配置四柱液压机，冲剪一体模具，自动上料装置，自动码垛装置等。锚杆托盘是跟锚杆配套的产品，锚杆托盘和锚索托盘都是重要的矿用支护装置，有方形、圆形、W型等多种样式。目前锚杆托盘生产设备主要是锚杆托盘液压机，也叫矿用锚杆托盘成型液压机。锚杆托盘液压机大多采用三梁四柱液压机结构形式，常用吨位型号有315T、400T、500T、630T、800T和1000T等，根据钢板的厚度和材料性质等选择不同吨位的产品。
常用的315吨锚杆托盘液压机生产线，压型范围广，通用性强，而且配套生产线，节省人力的同时大大提升了生产效率。315吨锚杆托盘液压机生产线由315吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成，并包含相应的电控系统和动力系统。
锚杆托盘液压机
锚杆托盘液压机

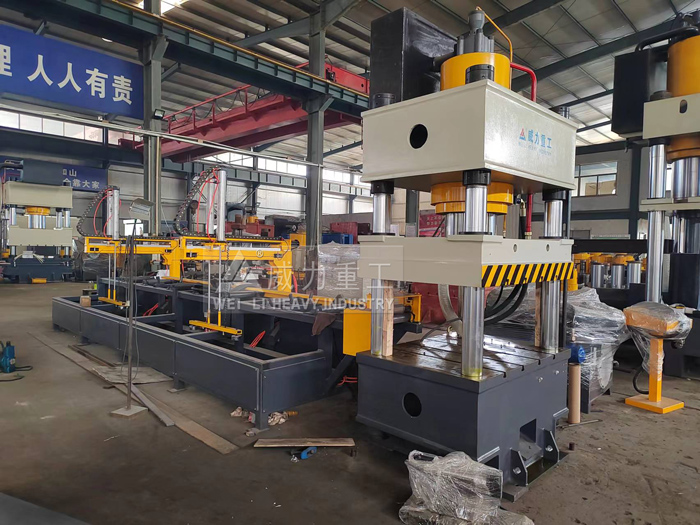

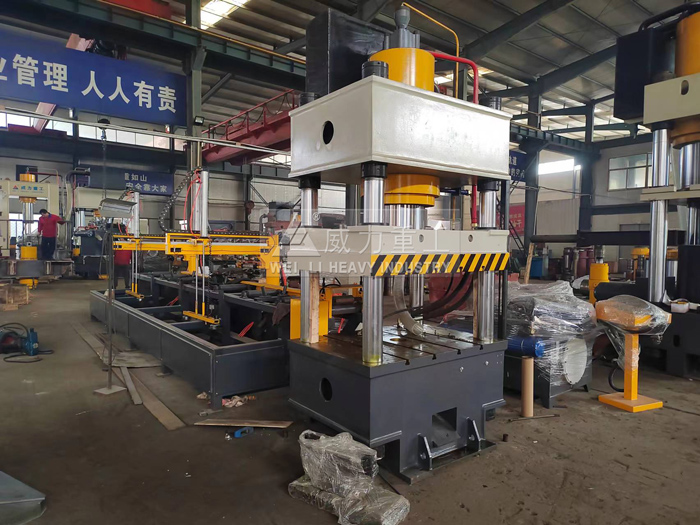

锚杆托盘液压机生产线
315吨锚杆托盘液压机生产线由315吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成，并包含相应的电控系统和动力系统。
315吨锚杆托盘液压机性能特点：
1、锚杆托盘专用液压机自动化生产设备中液压机的机身为三梁四柱四螺母式结构，具有足够强度和刚度，三梁均为高强度铸铁件。
2、滑快以四根立柱为导向上下运动，为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火。
3、主缸及液压垫钢采用45#钢。
4、煤矿用锚杆托盘自动化生产设备中液压机的工作台及滑块T形槽尺寸、间距按标准制作或按需定制。

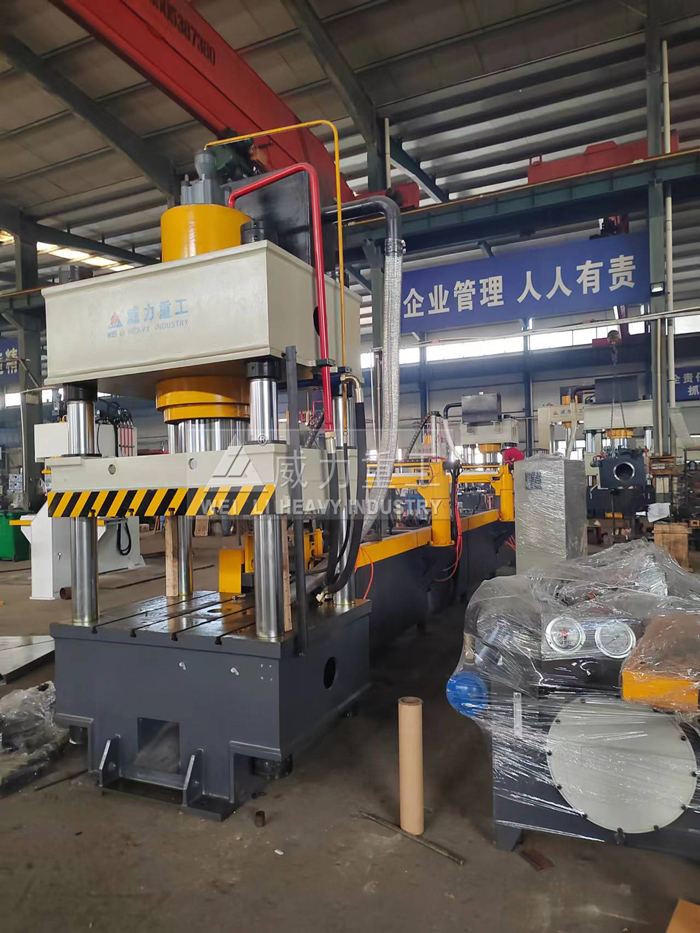

快速锚杆托盘液压机
冲压锚杆托盘生产过程：
1、按矿井不同巷道支护需要，使用剪板机将钢板剪切成所需规格的钢板。
2、凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在液压机的底板上，上下模要求同心度误差不能超过0.1MM ，锚杆托盘凸形部位的倾角为30度，采用改进型四柱液压机进行压制成型。
3、根据不同直径的锚杆杆体需要的规格进行钻孔，钻孔位置在锚杆托盘平面的中心位置进行，不得偏斜，钻孔可采用钻床和冲床两种方式。外子结束后，对锚杆托盘进行防腐处理。
4、压制成型的锚杆托盘经由自动送礼带传送出去，整个过程操作简单方便。一次剪切成型，提高了生产效率，减少了人力资源，为矿山企业带来了更大的经济效益，是目前锚杆托盘生产制造的理想设备。
315吨锚杆托盘液压机（四柱液压机）结构优势：
1.机身为三梁四柱立式构造，它由整体机身、主缸、行程安排限位开关设备、润滑设备、液压机动力装置及电路系统等构件构成，整体机身是由上梁山、导轨滑块、操作台、立杆、管箍、导柱等构成，导轨滑块在液压缸推动下顺着四柱左右匀速直线运动。
2.上梁、导轨滑块、操作台选用总体45号铸钢件锻造而成具备优良的刚度抗压强度.
3.主柱选用45号圆钢，并且做好不锈钢解决，保证 不容易锈蚀，滑套（导柱）选用耐磨损生铁，嵌入聚四氟乙烯金属复合材料以避免立杆挫伤，并具备优良的抗轮重工作能力。
4.油压缸为活塞机构造，液压缸的重要密封性采用耐老化和密封性能不错的密封环，发动机缸体采用45#衍磨管，内螺纹光滑度好，大中型发动机缸体选用45#锻钢件，柱塞泵为45#圆钢，并开展表层不锈钢解决，即防锈处理又耐磨损。
5.液压油管路选用冷拉无缝管，管道布局清楚、齐整、空调管弯曲半径标准，高压低压管有显著的色调区别，有利于检修，管径超过25管径均选用活套法兰，以降低整个机械渗油的产生。
锚杆托盘冲剪一体模具介绍：

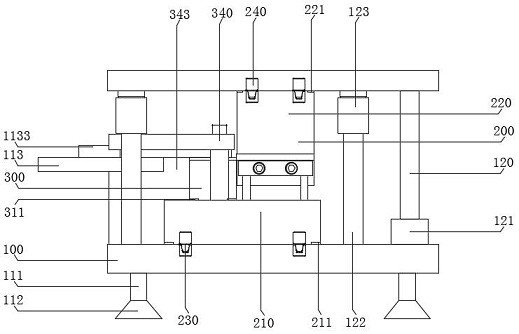

本实用新型提供了一种锚托盘一次成型模具，属于锚托盘加工技术领域。该锚托盘一次成型模具包括支撑组件、成型组件和切料组件，支撑组件包括第一支撑板、升降件和第二支撑板，升降件安装于第一支撑板的上部，第二支撑板安装于升降件的输出端，成型组件包括凹模、凸模、第一定位销和第二定位销，凹模邻近第一支撑板的侧部开设有第一缺口，凹模邻近第二支撑板的侧部开设有第二缺口，切料组件包括壳体、驱动件、切刀和压料件，壳体临近凹模的侧部开设有第三缺口。本实用新型通过第一缺口和第一定位销的配合，方便凹模的拆下，通过第二缺口和第二定位销的配合，方便凸模的拆下，通过第三缺口方便切刀的拆下。
锚杆托盘液压机
