3000吨模压压滤机滤板成型压力机

产品分类: 四柱压力机
产品简介:
订购热线:18306370978

山东威力重工机床有限公司拥有大型落地镗铣床、重型车床、铣床刨床等关键设备,工艺装备优良,可设计生产10000吨以下各类四柱油压机、框架压力机、粉末成型压力机,复合材料模压机、拉伸压力机、加工锚杆托盘生产线,加工水箱生产线等等。可根据压制产品工艺需求特点设计定做压力机设备。山东威力重工生产的模压压滤机滤板成型压力机生产工期短,质量耐用、故障率低,售后服务完善。

复合材料滤芯板模压成型设备与滤筒复合材料产品成型工艺加工工艺,主要设备涉及相应规格吨位尺寸的复合材料滤芯板压力机与搭配模具。按照滤芯板的规格,一般采用1000吨、1500吨、2000吨、2500吨、3000吨、3600吨压力机。山东威力重工多种吨位的单位均可按照其所需的运行台面、行程、开口按需设计定制。

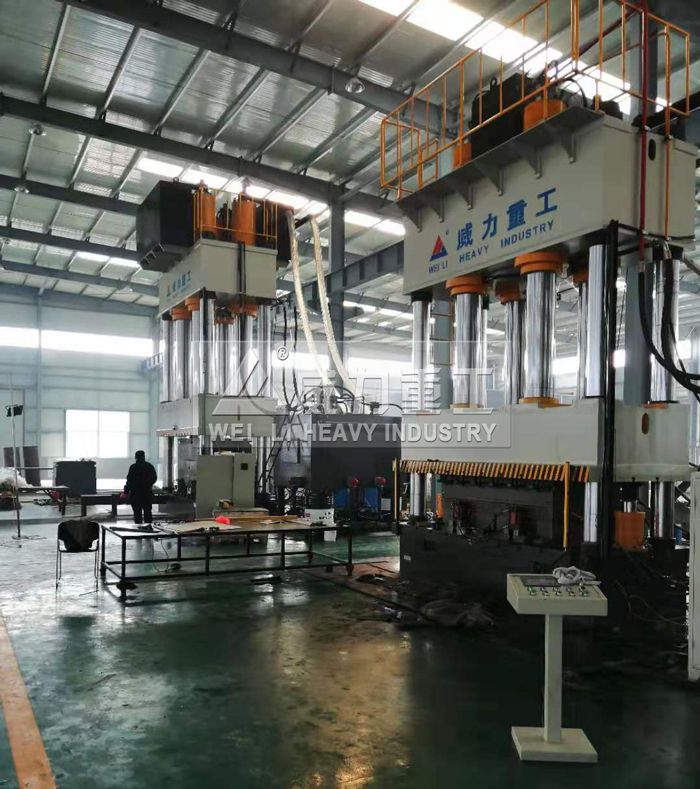

复合滤板成型压力机
                                                         复合滤板成型压力机

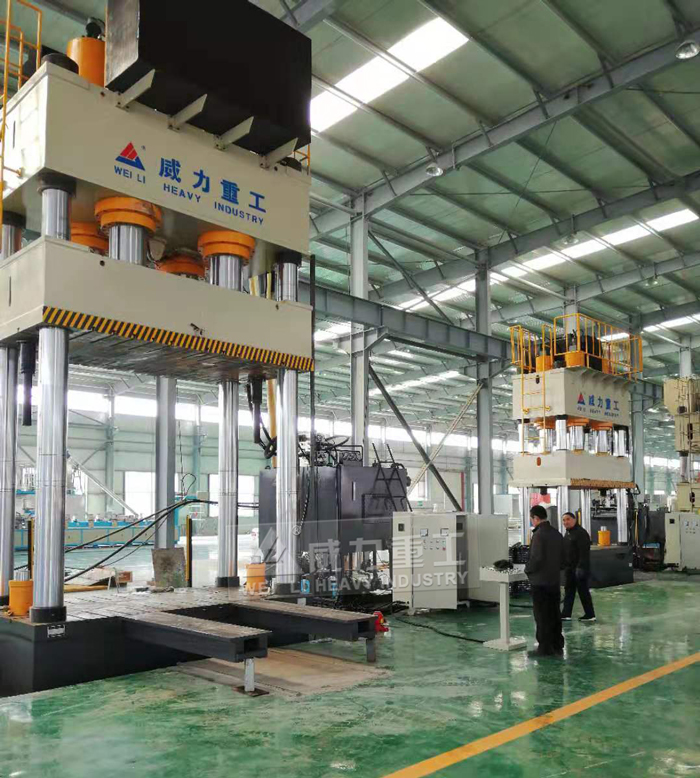

压滤机滤板专用3000吨压力机
                                                  压滤机滤板专用3000吨压力机


3000吨模压压滤机滤板成型压力机,立柱、上横梁、下横梁为金属板材有两组,立柱设置在压力机两侧为对称安装,立柱上下两端内侧设置凸台,上平台设置在上横梁上,上横梁贯穿上平台;下平台设置在下横梁上,下横梁贯穿下平台;上横梁设置在立柱的上端,下横梁设置在立柱的下端,立柱的凸台将上横梁、下横梁的凸台卡在内侧;液压缸、导向台设置在上平台上,液压缸的活塞杆向下连接压合台的上端面;导向柱穿过导向台连接压合台的上端面,液压缸驱动压合台上下运动;上模板固定在压合台的下端面,下模板固定在下平台的上端面,边框设置在上模板和下模板中间,形成滤板模腔;压滤机滤板成型压力机结构简单实用,适用性高,故障率低。


3000吨模压压滤机滤板成型压力机组成结构特点:

压滤机滤板成型压力机机器由主机及控制机构两大部分组成,通过管路及电气装置联系起来,构成整体。主机部分包括机身、主缸、顶缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱等组成。现将个部分结构和作用分述如下:

1、主缸:机器的油缸为45#钢,采用锻造经处理后加工,延长机器的使用寿命。

2、上梁:焊接件, 钢板焊接而成,焊后震动时效消除内应力。

3、工作台
焊接件,钢板焊接而成,焊接后经震动时效,消除内应力,工作台上平面加工有 T 型槽,用以固定模具。

4、滑动梁
焊接件,钢板焊接而成,焊接后经震动时效,消除内应力。滑动梁四角立柱孔内装有 导套导向,下平面加工有T 型槽以固定模具,上平面与主缸相连。横梁防下滑插销缸。

5、液压系统
采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音。

6、电器系统
3000吨模压压滤机滤板成型压力机设有独立的电气控制箱,集中控制整个机器的运转。设备配有光电保护装置和急停按钮,确保作业时人员和设备的安全。

7、操作系统
采用PLC编程系统实现自动和半自动两种操作方式自由切换,方便设备维护;可任意调节设备运转速度和主缸压力;满足生产时定程、定压的工艺要求。


压滤机滤板以及该滤板生产工艺。它采用超高分子量聚乙烯树脂和各种辅料,助剂直接放入滤板模腔压制成型,保压定形即可获得滤板成品。滤板在结构上有密封凸台,支承凸台和连续的槽沟,使滤板能承受较大的过滤压力,固液分离效果好,制造简便,生产成本低,性能可靠,可在陶瓷工业,化学工业,食品工业,轻工业等压滤机上使用。

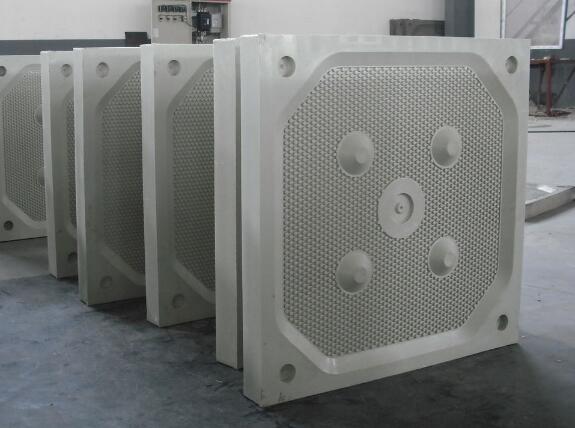

四柱压力机压制滤板成品
                                                    四柱压力机压制滤板成品


3000吨模压压滤机滤板成型压力机可选附件或功能:

* 移动工作台
* 冲裁缓冲装置
* 光电保护装置
* 触摸工业显示屏
* 模具快速夹紧机构
* 液压系统加热、冷却装置
* 压边滑块、液压垫四角分别调压装置(拉伸不对称零件)
* 触摸用浮动导轨和滚动托架
* 行程、压力、数度数显数装控置


3000吨模压压滤机滤板成型压力机安装调试:

(一) 安装:
1、 滤板压力机的应安装在平整的混凝土基础上,或楼层面加强的平整钢板上,以保证机器的平稳运行。
2、 机器安装起吊时应注意重心位置,切勿将仪表、管路,线路外观油漆碰伤,做到安全可靠。
3、3000吨模压压滤机滤板成型压力机安装时应校平工作台平面对基础平面的平行度小.

(二)调试:
1、设备的地基,由供方提供图纸,需方负责具体的施工。
2、产品在供方厂装配完毕后,及时通知需方具体的发货时间及安装所需的准备工作。
3、供方负责设备在需方使用现场的安装的调试工作,需方配合,并提供安装所需的起重设备、水、电及必需条件。
4、设备在需方现场的安装调试过程中,供方 对需方相关技术人员进行免费培训和技术资询服务。
5、安装调试完毕,按签订的合同双方共同验收。
6、公司负责对设备进行调试并指导安装,用户派员配合,提供必要的吊装工具。


山东威力重工具有多年的生产经验,专业设计、生产各种型号的压力机、单柱压力机、四柱压力机、龙门压力机、砂轮成型压力机、粉末冶金压力机、树脂成型压力机、smc模压机等设备生产与销售的压力机厂家,同时可以根据用户产品需求定做生产各种型号压力机,定做咨询热线:0632-5680515  18306370978(同微信)
