伺服控制800吨框架式压力机

产品分类: 多功能压力机
产品简介:
订购热线:18306370978
   伺服控制800吨框架式压力机框架式结构刚性好,精度高,抗偏载能力强;液压控制系统采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减小了连结管路与泄漏点;采用进口PLC控制的电气系统,结构紧凑,工作灵敏可靠,使用维修方便。具有调整、手动、半自动三种操作方式和定程,定压两种成型工艺规范。底梁内配有液压垫,通过操作面板选择,液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。

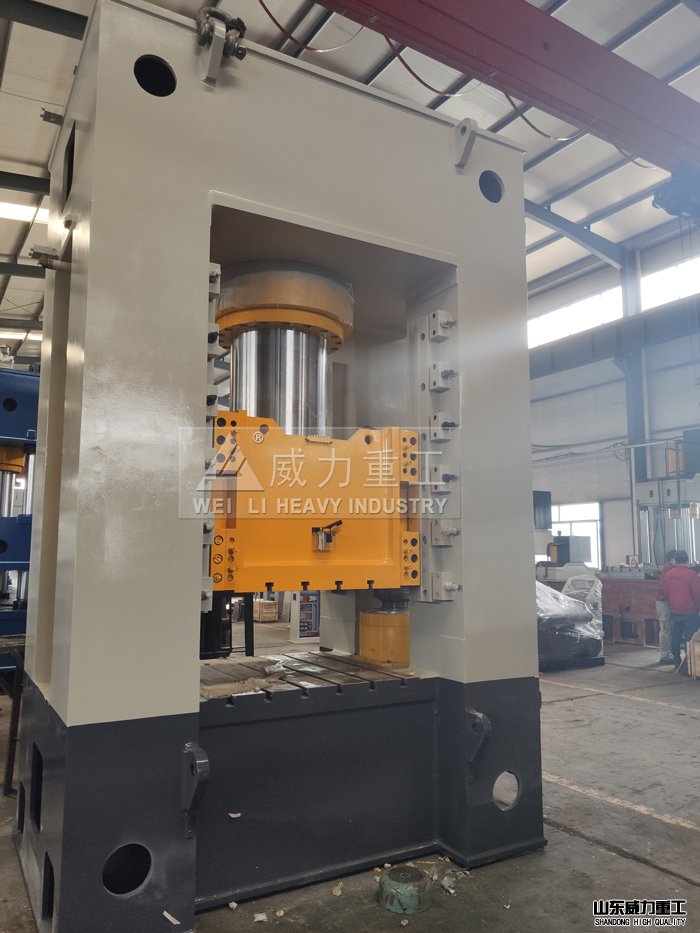

框架式压力机车间试机1
框架式压力机车间试机1

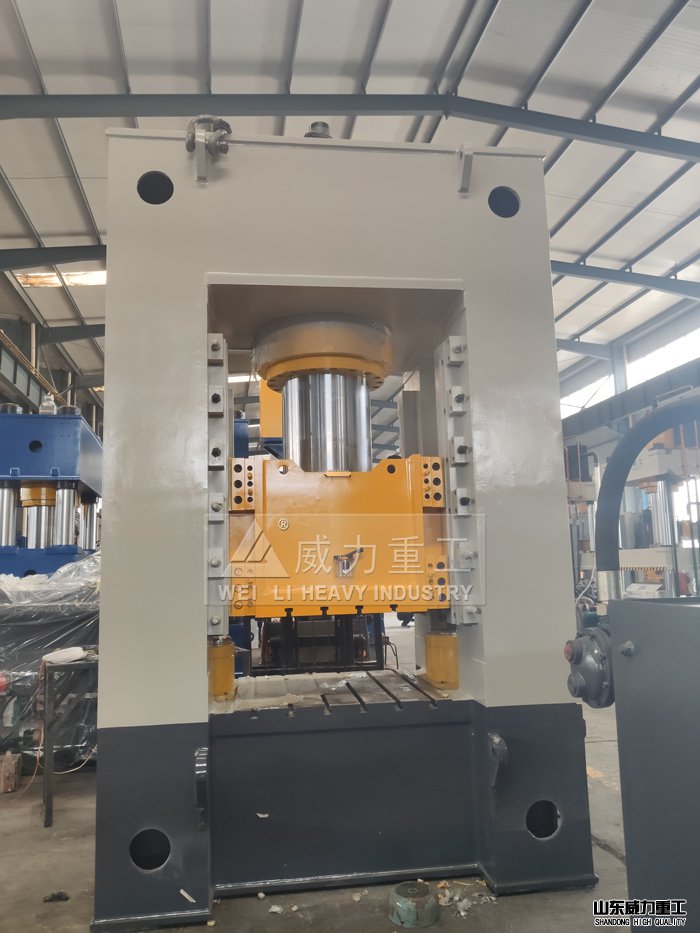

框架式压力机车间试机2
框架式压力机车间试机2

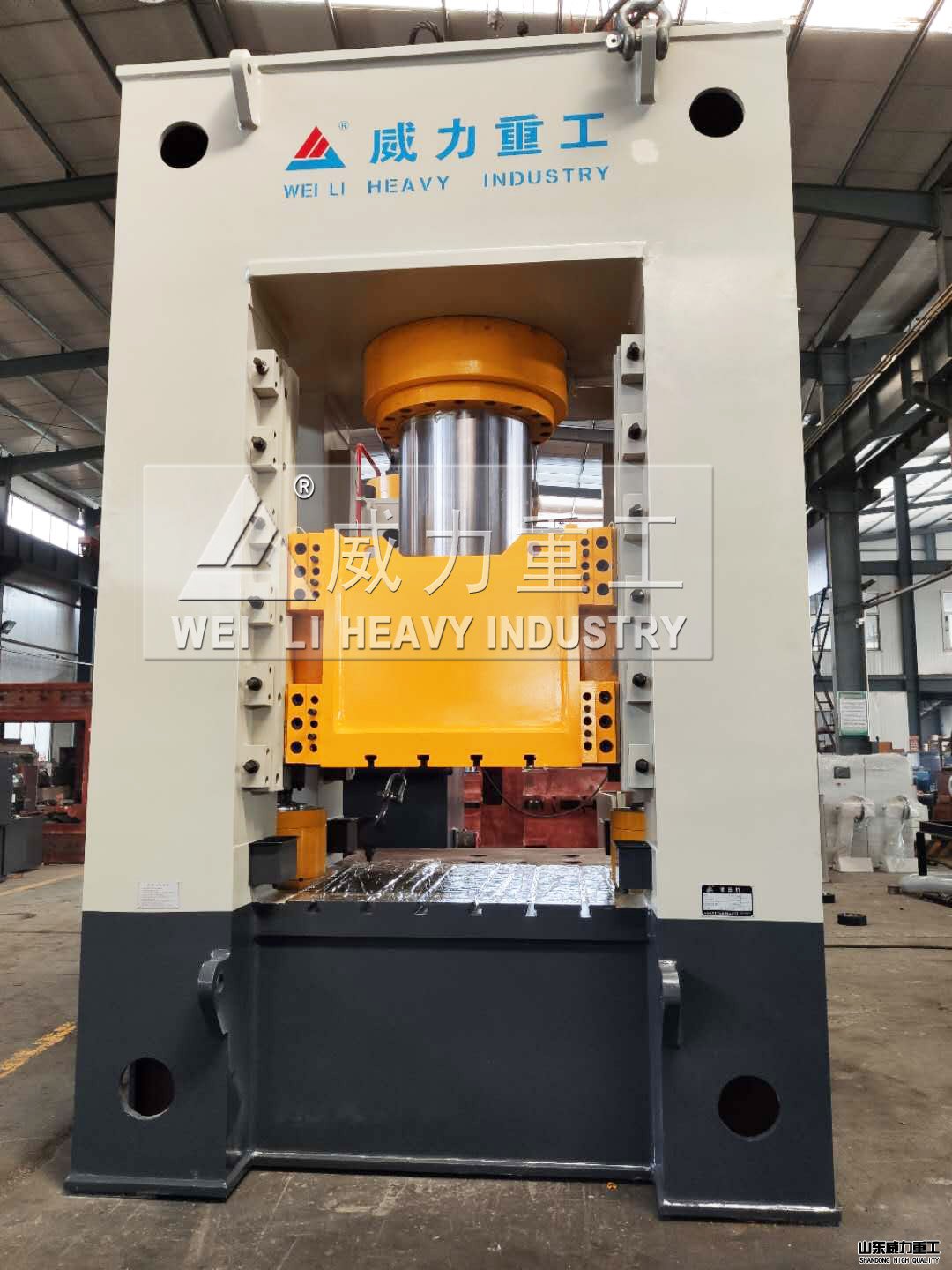

多功能800吨框架式压力机
多功能800吨框架式压力机

山东威力重工框架式压力机型号齐全
山东威力重工框架式压力机型号齐全

伺服控制800吨框架式压力机主要部件描述:

1、机身:机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构, 二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。

2、滑块为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。

3、主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理,使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。

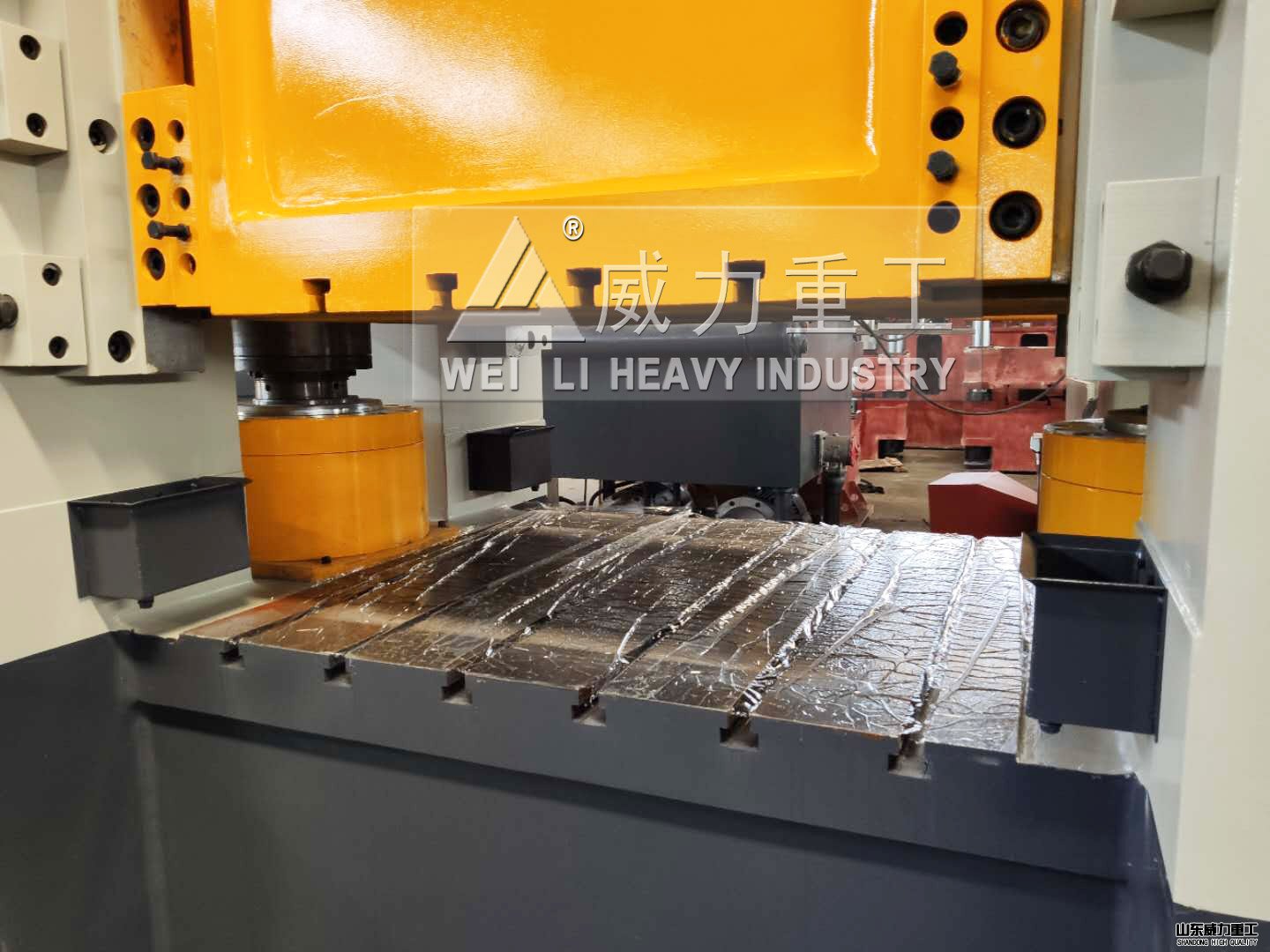

4、工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。

5、机器的外观颜色为草绿色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。


伺服控制800吨框架式压力机液压系统:

1、液压系统采用先进的插装阀集成系统,油箱和液压系统为下置式,放在主机右侧边,主机与系统之间采用高压软管连接。油泵电机组和液压控制阀块在油箱上有序排列。配有独立的油液过滤装置,并可实现油位的显示,油温的控制和滤油器堵塞显示、报警。加油空气滤清器做废油区,凹于油箱平面50mm。

2、液压管路系统密封可靠,液压系统低压大通径管道有柔性接头隔震,通经20以上的管路连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐震压力表,管路及油箱内部均进行良好的除锈保洁处理。装压力表开关。

3、主液压泵采用轴向柱塞泵。

4、油箱设有油位指示,油箱侧面预留安装冷却器的进出油口的接口各一处,设备不配备冷却装置。


伺服控制800吨框架式压力机安全保护措施:

.1、静止及急停按钮:发生异常时按“静止”按钮, 压力机工作全部停止,按“急停”按钮,包括电机均停止运行。压机设有五个急停按钮, 操作台和活动按钮站上各一个,另外三个分别设三个立柱上; 在任何状态和情况下,按压其中任何一个急停按钮,压机立即停止

.2、双手操作按钮:双手下行同步时限0.5~1S。

.3、滑块锁紧装置:主滑块在上端位置时按锁紧按钮, 自动锁住主滑块。主滑块在非上端位置时按锁紧按钮, 滑块先上升至上端位置,然后自动锁紧。主滑块处于锁紧状态时,按松开按钮,自动解锁。

.4、液压双支承保险回路:为防止滑块失控下行, 在活塞式主油缸下腔设置液压支承保险阀回路,确保安全。设置液压联锁回路,确保支承保险阀不打开时,主缸上腔就无法上压力。

.5、液位报警:油箱配有液位报警装置,液位报警分超正常工作液位和液位过低二种情况;超正常工作液位报警,黄灯亮,这时应给油箱补油至正常工作液位;液位过低报警,红灯亮,压机停止工作;这时必需给油箱补油至正常工作液位,机器方可启动工作。

.6、超载保护:液压系统中设有液压安全阀,确保压机不会超载工作而损坏压机。

.7、机器顶部设有维修平台、梯子和围拦,确保维修人员安全。顶部装有指示灯。

.8、压机前后装有光电保护装置,防止操作人员在滑块运行时进入工作区。

.9、充液阀和充液筒之间、主缸回油和油箱之间加绕性接头减少震动。


山东威力重工专业生产销售:YW28系列双动快速拉伸液压机、YW32系列三梁四柱液压机、YW41系列单柱校正压装液压机、YW22系列框式液压机、冷挤压成型液压机、深压纹液压机、防盗门专用液压机、龙门系列液压机、二梁四柱液压机、多功能液压机、三梁八柱液压机、四梁四柱液压机、三梁四柱液压机(单缸、双杠、四缸)、牛羊舔砖液压机、鱼儿压块液压机、粉末成型液压机等等,都可以根据用户需求定做生产。设计定做的液压机的吨位主要有:100吨以下小型液压机定做、160、200吨、315吨、400吨、500吨、630吨、800吨、1000吨、1200吨、1500吨、1800吨、2000吨、2500吨、3000吨、4000吨、5000吨四柱液压机等吨位齐全、价格合理。
