拉伸振动筛密封盖500吨压力机
产品分类： 四柱压力机
产品简介：
订购热线：18306370978
山东威力重工设计生产的拉伸振动筛密封盖500吨压力机采用四柱结构，它由机身、主缸、压边缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，在拉伸模具的作用下一次拉伸成型振动筛密封盖。
拉伸振动筛密封盖500吨压力机工作原理：根据压制拉伸工艺的要求主缸能够快速下行-减速压制-保压延时-泄压回程-停止（任意位置）的基本工作循环，而且压力、速度和保压时间需能调节。顶出缸主要用来顶出工件，能够实现顶出、退回、停止的动作。在拉伸密封盖时，又要求顶出液压缸上升、停止和压力回程等辅助动作，同时还需要压边缸将坯料压紧，以防止周边起皱。

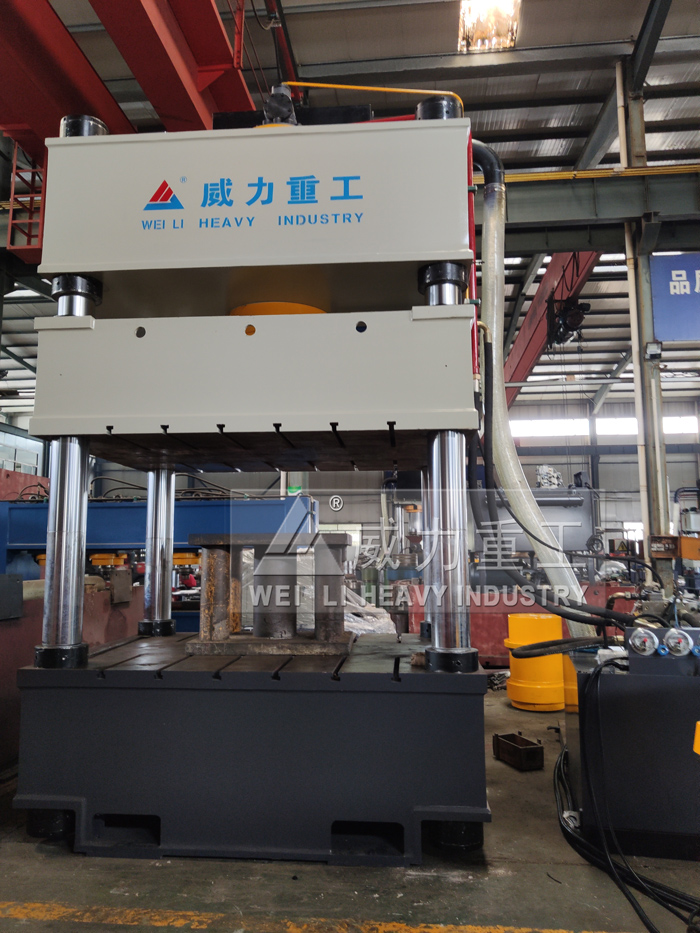

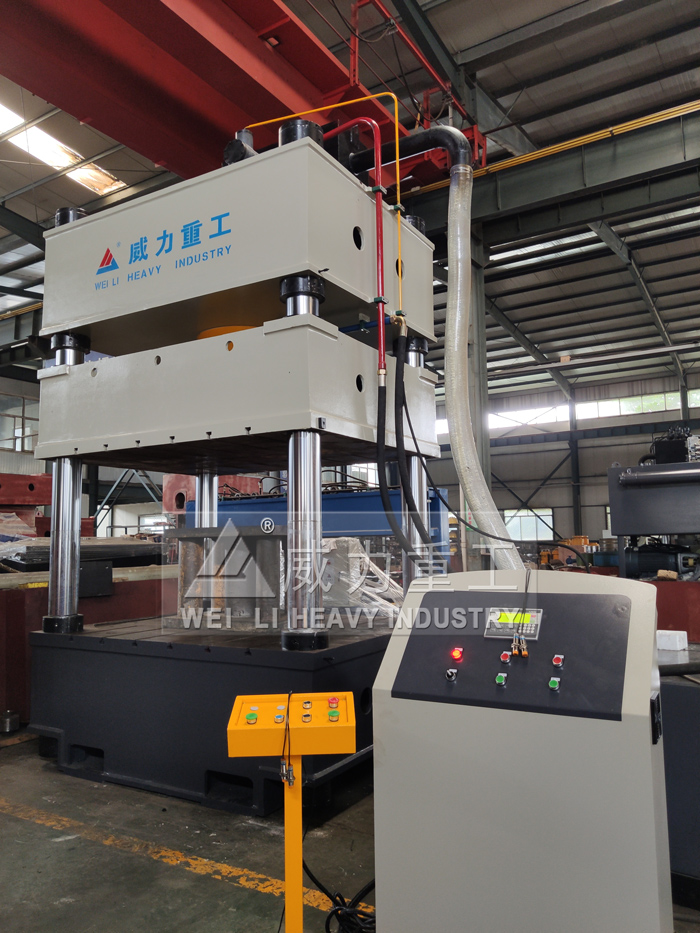

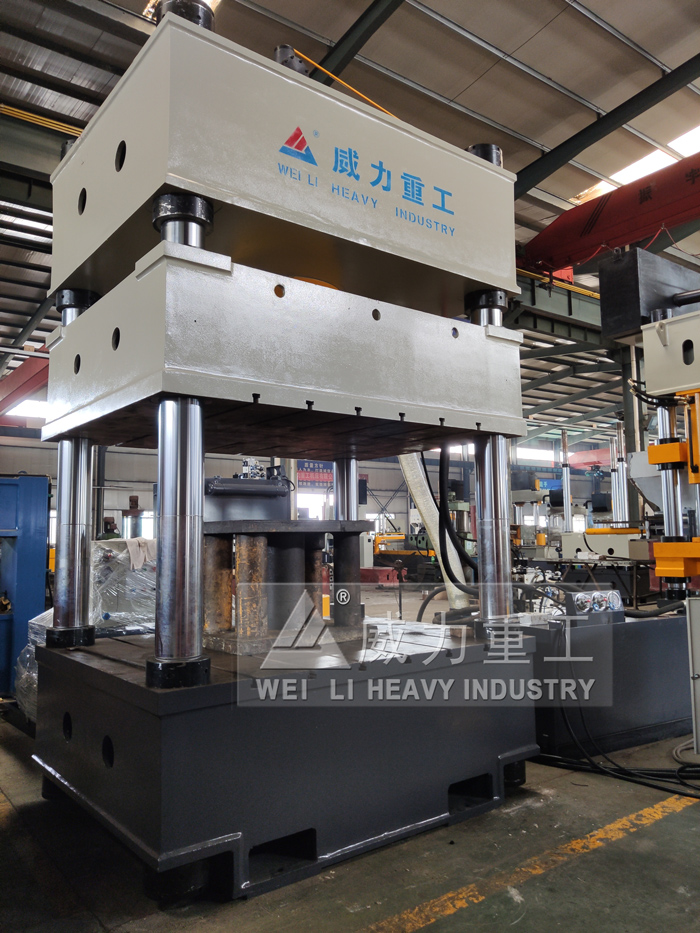

拉伸专用500吨四柱压力机

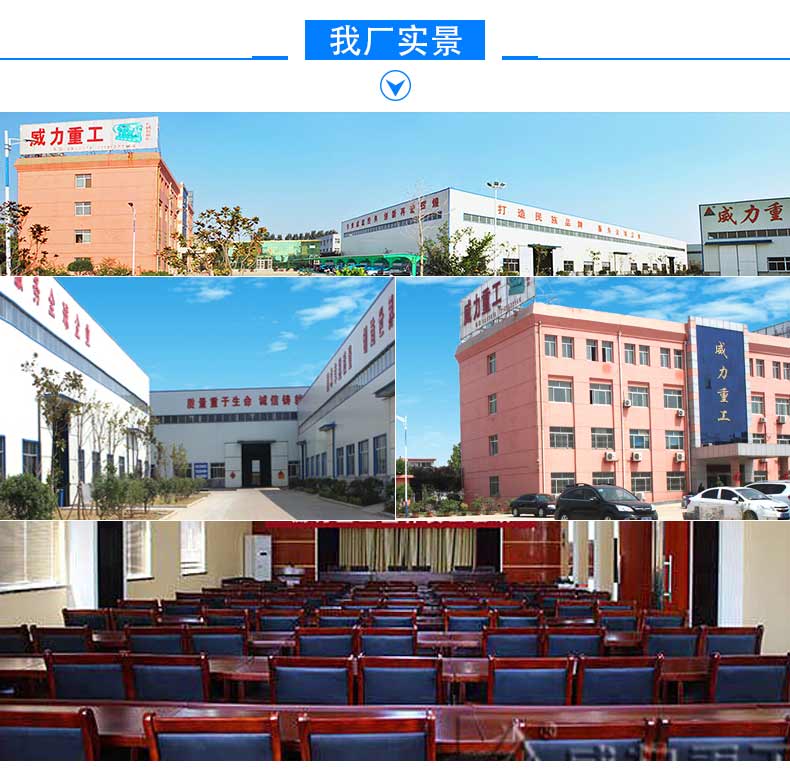

山东威力重工拉伸液压机生产车间
拉伸压力机一般采用三梁四柱式结构，分为深拉伸与浅拉伸两种类型。不锈钢餐盘、浅口的不锈钢瓢盆等一般采用浅拉伸四柱液压机可以不需要配带液压垫的。如果是水桶、电饭煲内胆等等就可采用深拉伸四柱液压机。定做适合的四柱液压机设备，需要用户提供给我们加工工件的大小、材质及一些特殊需求，这样我们才能算出更加精准的所需液压机的吨位。拉伸液压机定做选择正规厂家，就来厂家直销，价格合理，如您不放心，也可到公司实地考察后定做液压机。
可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造液压机设备，满足客户生产工艺需求。
500吨压力机拉伸震动筛密封盖

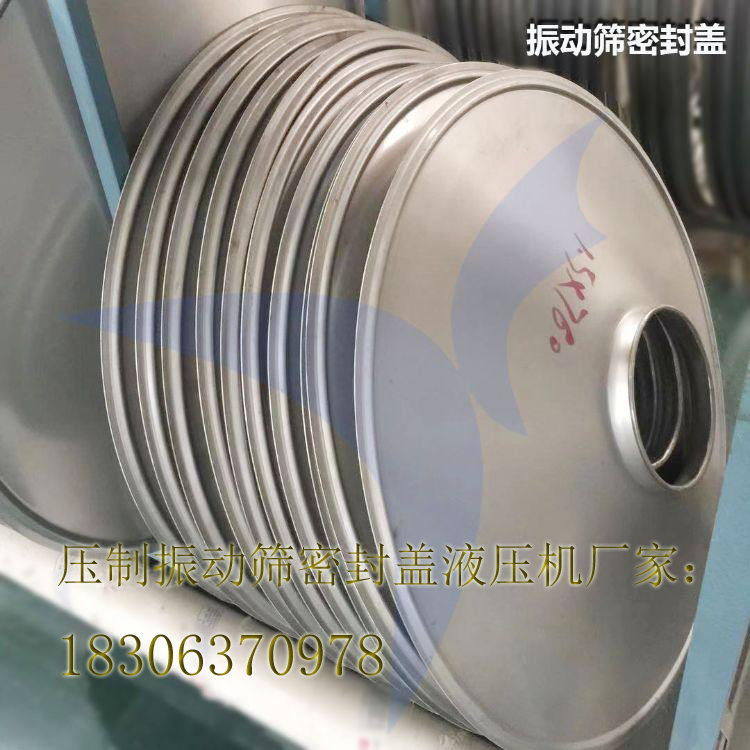

四柱压力机拉伸成品
一、拉伸振动筛密封盖500吨压力机性能及结构概述
本机器为立式结构压力机，由机身、主缸、行程限位装置等通过管路及电器系统连接起来构成一个整体，现将每个部分简介如下：
1、 机身
1.1机身由上横梁，活动横梁及下横当用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受压力机压力。工作时的作用力，动梁和主缸活塞杆连接，以立柱为导向上下移动。主柱采用45#钢，并作镀硬铬处理，确保立柱在使用过程中耐磨且永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌铜基合金材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
1.2、压力机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
1.3、压力机的动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。
二、四柱压力机的液压系统
2.1、液压系统装置在压力机的机身右侧
。
。
2.2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
2.3、压力机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。压力机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠，不渗不漏。压力机主要管路采用法兰连接和抗震管夹。
三、四柱压力机的电气控制系统
3.1、独立的电气柜，内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。
3.3、压力机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
四、四柱压力机的操作方式
4.1、压力机设有点动、半自动操作方式。
4.2、压力机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
五、压力机的安全保护装置
5.1、设置急停按钮，按下急停按钮，压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。
六、压力机的设备工作环境
6.1、电源：三相380v 50HZ
6.2、工作环境温度：0～40℃
七、机器的用途特点
拉伸振动筛密封盖500吨压力机适用范围于金属材料的压制工艺，如弯曲、翻边、挤压、成型、以及校正、压装等。本机器有独立的动力机构和电器系统，采用按钮集中控制，并设有点动、半自动工作制。本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成定压成型和定程成型两种工艺方式，在半自动操作时，两种工艺方式均具有压制后保压延时及自动回程动作。
本机器采用了YN32-315HXCV二通插装阀集成系统，结构紧凑外形小、重量轻、安装维修方便、传动效率高、密封性能好。该阀泄漏少、通流阻力小、换向快、冲击小等特点。

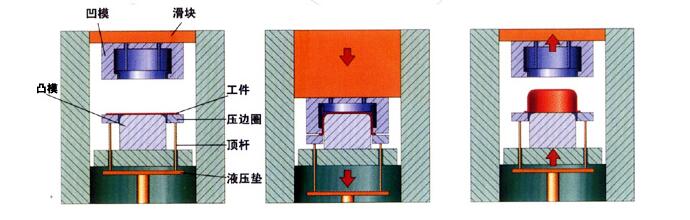

拉伸工艺流程
拉伸工艺流程
拉伸振动筛密封盖500吨压力机的安装和调试步骤：
（一）安装：
1、液压机应安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.
（二）调试：
1、本机器安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在液压机旁边。
5、手动试车调试：
5.1将自动空气开关搬入ON位置，电源指示灯亮。
5.2将选择开关打到手动位置，按电源开关，电机启动，待电机和油泵空转几分钟，观察油泵电机组运转是否正常，检查无异常后方可试车。
5.3按上升按钮，移动横梁上行，到死点位置，然后将试压垫放在工作台中央。
5.4按下降按钮，移动横梁下行并转入慢下，压到垫筒后试压并调试压力，直至适合的压力。这是液压机通常的安装和调试过程。
山东威力重工生产的四柱压力机，本公司主要生产: 液压机、压力机、油压机、四柱液压机、四柱油压机、四柱压力机、液压压力机、单臂油压机、单柱压力机、龙门压力机、框架式油压力机，锻压拉伸机，液压压力机等一系列专业大型液压设备。山东威力重工为广大客户提供优质的产品及服务，专注专业，追求卓越是我们服务客户的保证。产品均采用国内外先进的液压系统和电子操控系统，为从事工业生产、汽车配件、塑料制品、粉末压制成型，提供全方位的服务。山东威力重工压力你厂家电话咨询：0632-5680515 18306370978（同微信）
山东威力重工设计生产的拉伸振动筛密封盖500吨压力机采用四柱结构，它由机身、主缸、压边缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，在拉伸模具的作用下一次拉伸成型振动筛密封盖。
拉伸振动筛密封盖500吨压力机工作原理：根据压制拉伸工艺的要求主缸能够快速下行-减速压制-保压延时-泄压回程-停止（任意位置）的基本工作循环，而且压力、速度和保压时间需能调节。顶出缸主要用来顶出工件，能够实现顶出、退回、停止的动作。在拉伸密封盖时，又要求顶出液压缸上升、停止和压力回程等辅助动作，同时还需要压边缸将坯料压紧，以防止周边起皱。
拉伸专用500吨四柱压力机
山东威力重工拉伸液压机生产车间
拉伸压力机一般采用三梁四柱式结构，分为深拉伸与浅拉伸两种类型。不锈钢餐盘、浅口的不锈钢瓢盆等一般采用浅拉伸四柱液压机可以不需要配带液压垫的。如果是水桶、电饭煲内胆等等就可采用深拉伸四柱液压机。定做适合的四柱液压机设备，需要用户提供给我们加工工件的大小、材质及一些特殊需求，这样我们才能算出更加精准的所需液压机的吨位。拉伸液压机定做选择正规厂家，就来厂家直销，价格合理，如您不放心，也可到公司实地考察后定做液压机。
可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造液压机设备，满足客户生产工艺需求。
500吨压力机拉伸震动筛密封盖
四柱压力机拉伸成品
一、拉伸振动筛密封盖500吨压力机性能及结构概述
本机器为立式结构压力机，由机身、主缸、行程限位装置等通过管路及电器系统连接起来构成一个整体，现将每个部分简介如下：
1、 机身
1.1机身由上横梁，活动横梁及下横当用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受压力机压力。工作时的作用力，动梁和主缸活塞杆连接，以立柱为导向上下移动。主柱采用45#钢，并作镀硬铬处理，确保立柱在使用过程中耐磨且永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌铜基合金材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
1.2、压力机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
1.3、压力机的动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽，供安装模具用。
二、四柱压力机的液压系统
2.1、液压系统装置在压力机的机身右侧
。
。
2.2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
2.3、压力机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。压力机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠，不渗不漏。压力机主要管路采用法兰连接和抗震管夹。
三、四柱压力机的电气控制系统
3.1、独立的电气柜，内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。
3.3、压力机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
四、四柱压力机的操作方式
4.1、压力机设有点动、半自动操作方式。
4.2、压力机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
五、压力机的安全保护装置
5.1、设置急停按钮，按下急停按钮，压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。
六、压力机的设备工作环境
6.1、电源：三相380v 50HZ
6.2、工作环境温度：0～40℃
七、机器的用途特点
拉伸振动筛密封盖500吨压力机适用范围于金属材料的压制工艺，如弯曲、翻边、挤压、成型、以及校正、压装等。本机器有独立的动力机构和电器系统，采用按钮集中控制，并设有点动、半自动工作制。本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成定压成型和定程成型两种工艺方式，在半自动操作时，两种工艺方式均具有压制后保压延时及自动回程动作。
本机器采用了YN32-315HXCV二通插装阀集成系统，结构紧凑外形小、重量轻、安装维修方便、传动效率高、密封性能好。该阀泄漏少、通流阻力小、换向快、冲击小等特点。
拉伸工艺流程
拉伸工艺流程
拉伸振动筛密封盖500吨压力机的安装和调试步骤：
（一）安装：
1、液压机应安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.
（二）调试：
1、本机器安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在液压机旁边。
5、手动试车调试：
5.1将自动空气开关搬入ON位置，电源指示灯亮。
5.2将选择开关打到手动位置，按电源开关，电机启动，待电机和油泵空转几分钟，观察油泵电机组运转是否正常，检查无异常后方可试车。
5.3按上升按钮，移动横梁上行，到死点位置，然后将试压垫放在工作台中央。
5.4按下降按钮，移动横梁下行并转入慢下，压到垫筒后试压并调试压力，直至适合的压力。这是液压机通常的安装和调试过程。
山东威力重工生产的四柱压力机，本公司主要生产: 液压机、压力机、油压机、四柱液压机、四柱油压机、四柱压力机、液压压力机、单臂油压机、单柱压力机、龙门压力机、框架式油压力机，锻压拉伸机，液压压力机等一系列专业大型液压设备。山东威力重工为广大客户提供优质的产品及服务，专注专业，追求卓越是我们服务客户的保证。产品均采用国内外先进的液压系统和电子操控系统，为从事工业生产、汽车配件、塑料制品、粉末压制成型，提供全方位的服务。山东威力重工压力你厂家电话咨询：0632-5680515 18306370978（同微信）
